Φίλτρα Modular Bag
Τα Modular Bag Filters είναι αρθρωτά συστήματα αποκονίωσης, σχεδιασμένα για την αποτελεσματική συλλογή σκόνης από βιομηχανικές διεργασίες με υψηλές παροχές αέρα.
Η αρθρωτή κατασκευή τους επιτρέπει την εύκολη προσαρμογή της δυναμικότητας του συστήματος στις ανάγκες κάθε εγκατάστασης, προσφέροντας μεγάλη ευελιξία στον σχεδιασμό και εφαρμογή σε απαιτητικά βιομηχανικά περιβάλλοντα.
Η LASERTECH αναλαμβάνει ολοκληρωμένα τον σχεδιασμό, την κατασκευή, την εγκατάσταση και τη θέση σε λειτουργία του συστήματος.
Η φίλτρανση πραγματοποιείται μέσω filter bags, ενώ ο καθαρισμός τους γίνεται με σύστημα pulse jet με πεπιεσμένο αέρα, εξασφαλίζοντας συνεχή και σταθερή απόδοση.
Βασικά Χαρακτηριστικά
- Αρθρωτή (modular) κατασκευή για προσαρμογή της δυναμικότητας του φίλτρου
- Κατάλληλα για εγκαταστάσεις με μεγάλες παροχές αέρα, από 10.000 – 100.000 m³/h
- Υψηλή αποδοτικότητα συλλογής σκόνης, 2,5 gr/m³/h
- Σύστημα καθαρισμού φίλτρων Pulse Jet με πεπιεσμένο αέρα
- Ανθεκτική μεταλλική κατασκευή για βιομηχανικές εφαρμογές
- Δυνατότητα ενσωμάτωσης εξοπλισμού ασφαλείας και αυτοματισμών

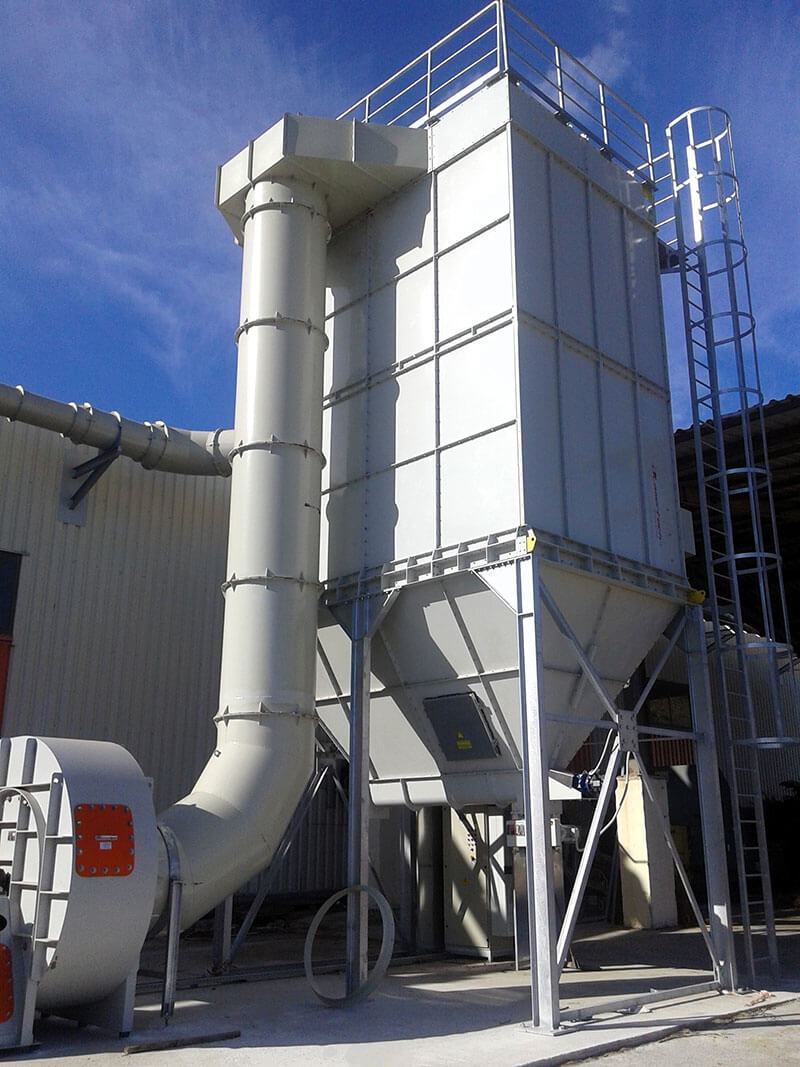

Τα Modular Bag Filters αποτελούνται από τρία βασικά μέρη: την κεφαλή, το σώμα και τον κωνικό πυθμένα συλλογής σκόνης.

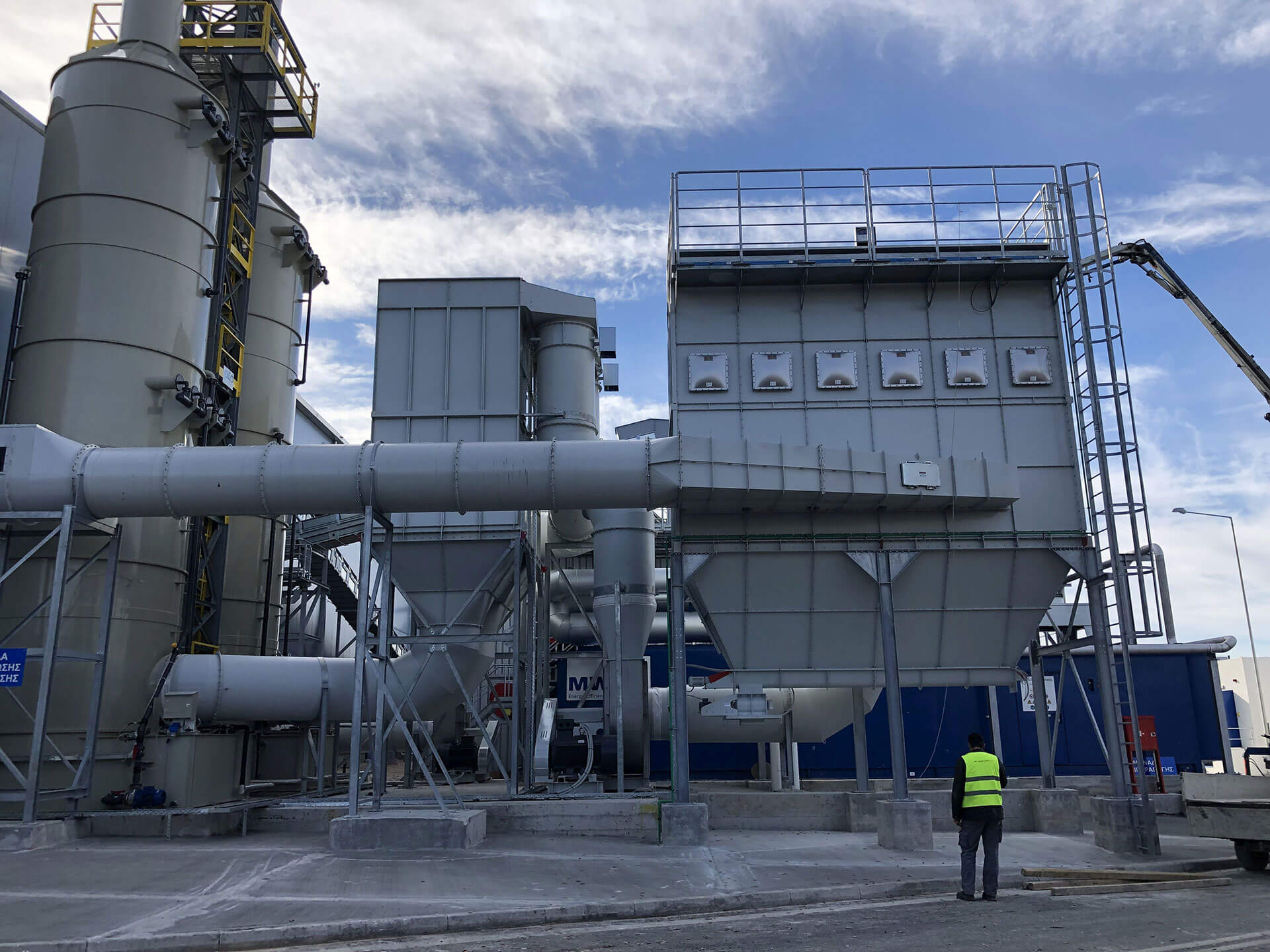

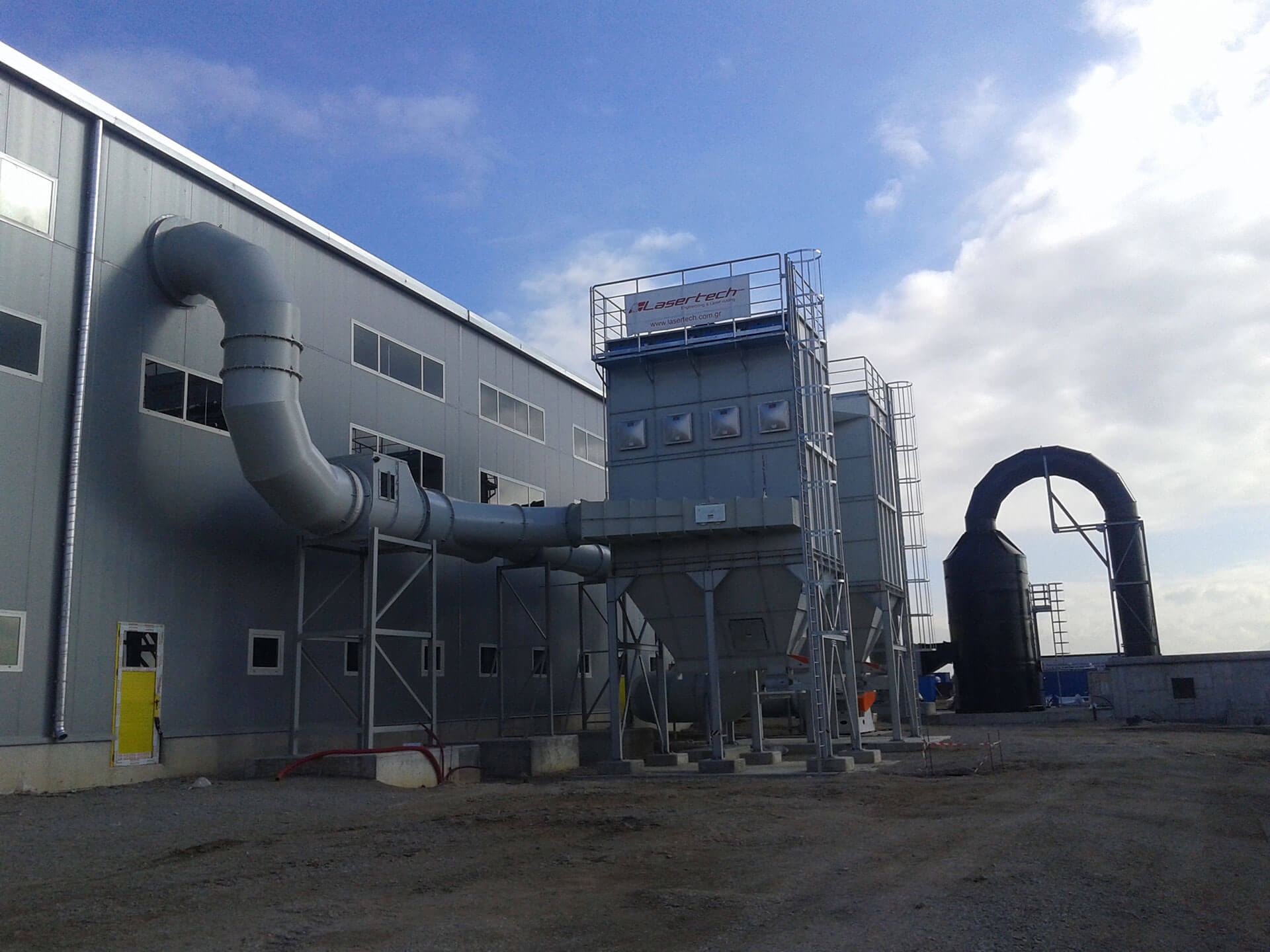

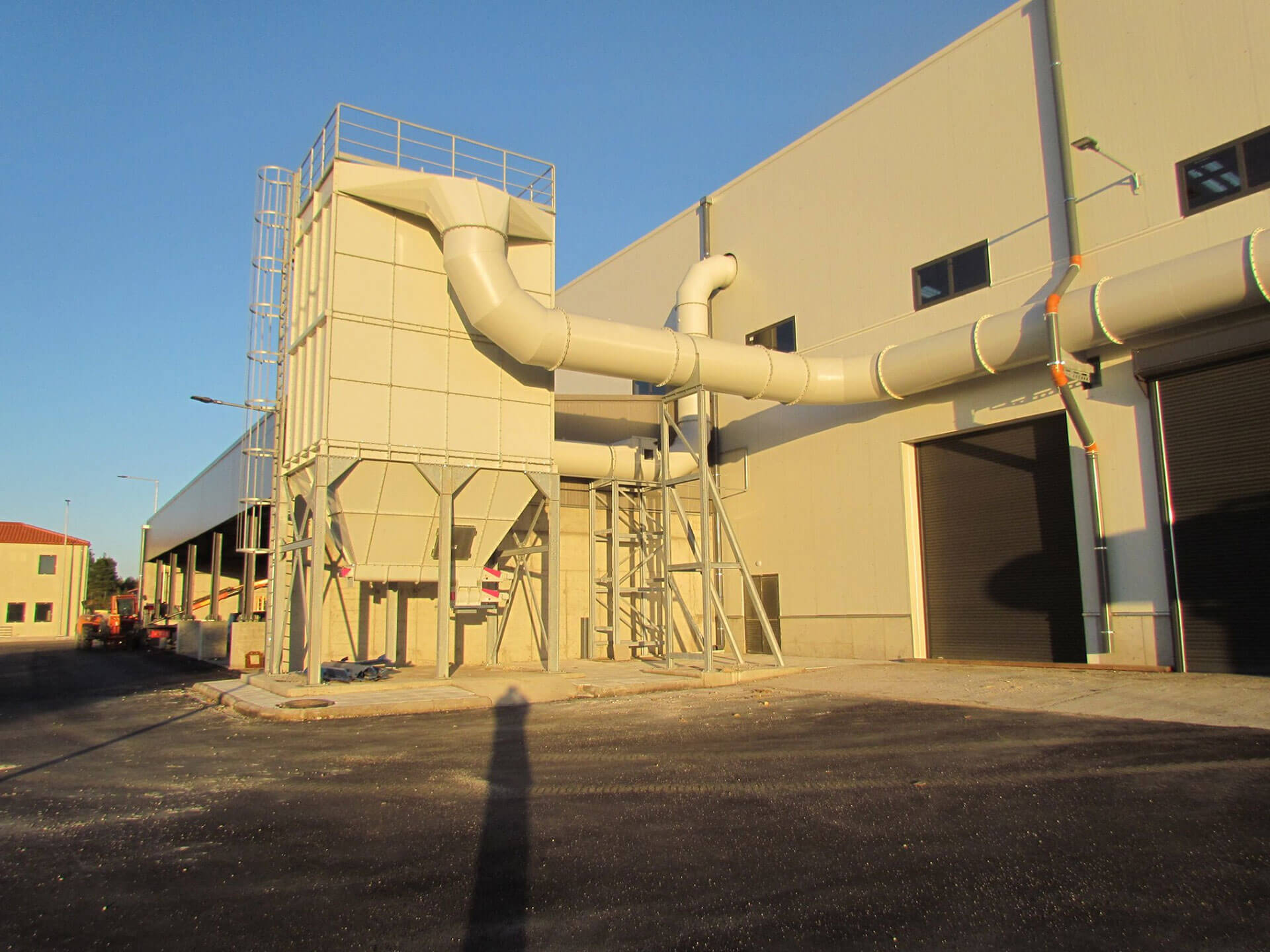

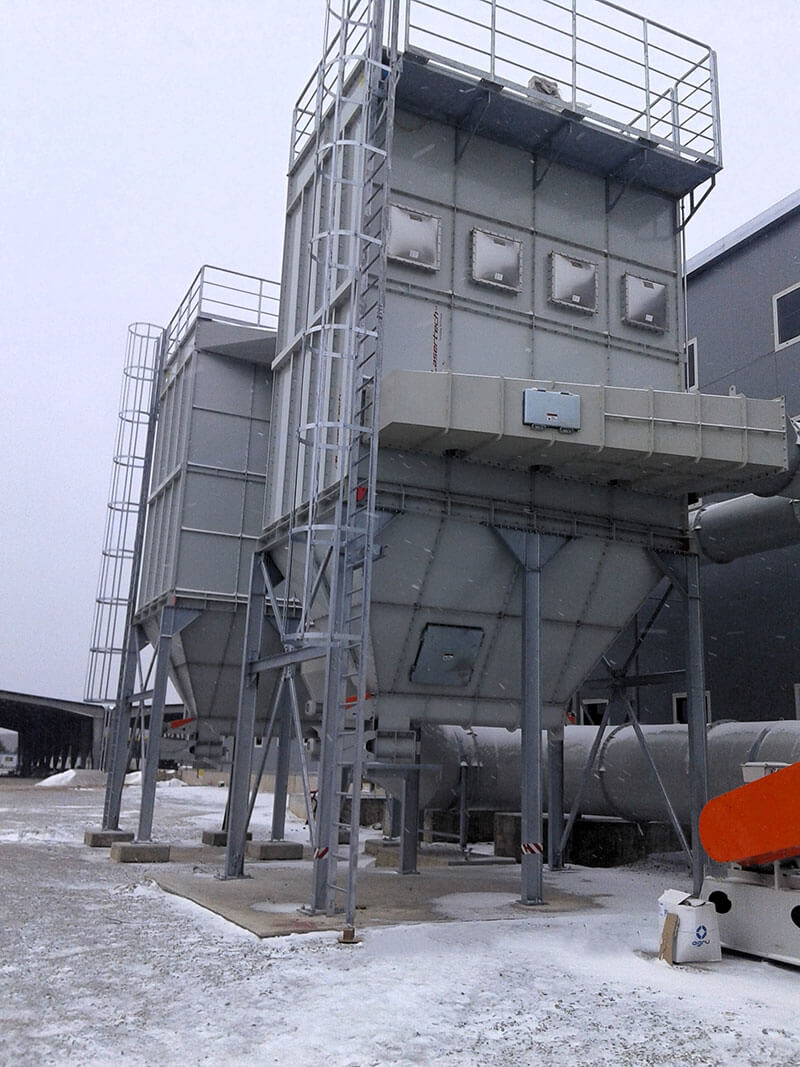

Η κατασκευή πακτώνεται στο έδαφος μέσω μεταλλικών ικριωμάτων και φέρει προστατευτικά κιγκλιδώματα, καθώς και ναυτική κλίμακα για την ασφαλή πρόσβαση στο άνω μέρος του φίλτρου και τον εξοπλισμό συντήρησης.
Η κεφαλή του φίλτρου διαμορφώνεται από 1 έως 6 modules, ανάλογα με την απαιτούμενη παροχή αέρα. Κάθε module λειτουργεί αυτόνομα, διαθέτοντας δικό του αεροφυλάκιο, ενώ μπορεί να συνδεθεί με επιπλέον modules για την επίτευξη μεγαλύτερης δυναμικότητας.
Το σώμα του φίλτρου αποτελείται από παραλληλόγραμμα μεταλλικά πάνελ, τα οποία μπορούν να προστεθούν ή να αφαιρεθούν, επιτρέποντας την προσαρμογή του μήκους των φιλτροσάκων και της συνολικής επιφάνειας φίλτρανσης.
Η διαδικασία φίλτρανσης πραγματοποιείται μέσω φιλτροσάκων (filter bags), οι οποίοι είναι τοποθετημένοι μέσα σε μεταλλικούς κλωβούς (filter cages).
Ο καθαρισμός των φίλτρων γίνεται με σύστημα τύπου pulse jet, το οποίο λειτουργεί με παλμούς πεπιεσμένου αέρα μέσω αεροφυλακίων, ηλεκτροβαλβίδων και αυλών καθαρισμού, εξασφαλίζοντας συνεχή λειτουργία χωρίς διακοπή.
Η συλλεγόμενη σκόνη απομακρύνεται μέσω περιστροφικού αεροφράκτη (rotary valve), ο οποίος επιτρέπει την εκκένωση του υλικού χωρίς την εισροή αέρα στο σύστημα και φέρει ηλεκτρομειωτήρα για ελεγχόμενη λειτουργία.
Κάθε module διαθέτει πόρτες πρόσβασης για την εύκολη επιθεώρηση και συντήρηση των στοιχείων φίλτρανσης.
Ένα σύστημα Modular Bag Filter αποτελείται συνήθως από τα παρακάτω βασικά τμήματα:
- Μεταλλικό σώμα φίλτρου (filter housing)
- Στοιχεία φίλτρανσης filter bags
- Κλωβούς στήριξης φίλτρων (filter cages)
- Σύστημα καθαρισμού φίλτρων pulse jet cleaning system
- Αεροφυλάκιο
- Βαλβίδες παλμού διπλής μεμβράνης (pulse jet valves)
- Κωνικό πυθμένα συλλογής σκόνης (hopper)
- Σύστημα απομάκρυνσης σκόνης (rotary valve / screw conveyor)
- Συστήματα προστασίας από εκρήξεις (explosion vent panels) όπου απαιτείται
- Ηλεκτρολογικό πίνακα ελέγχου και αυτοματισμών
- Σχεδιασμός φίλτρων με πολλαπλούς θαλάμους (multi-chamber filters)
- Μεγάλη επιφάνεια φίλτρανσης
- Σχεδιασμός για λειτουργία σε υποπίεση έως 5 kPa
- Λειτουργία σε θερμοκρασίες έως 220°C, ανάλογα με τον τύπο των φιλτροσάκων
- Παροχές αέρα που μπορούν να ξεπεράσουν τις 100.000 m³/h
- Δυνατότητα σχεδιασμού φίλτρων με μεγάλο αριθμό filter bags
- Σύστημα καθαρισμού με pulse jet valves και compressed air tank
Τα Modular Bag Filters προσφέρουν σημαντικά πλεονεκτήματα σε βιομηχανικές εφαρμογές με αυξημένες απαιτήσεις αποκονίωσης:
- Μεγάλη δυναμικότητα φίλτρανσης για εγκαταστάσεις υψηλών παροχών αέρα
- Αρθρωτή κατασκευή που επιτρέπει την προσαρμογή του φίλτρου στις ανάγκες της εγκατάστασης
- Υψηλή αποδοτικότητα συλλογής σκόνης ακόμη και για λεπτά σωματίδια
- Αξιόπιστη και συνεχής λειτουργία μέσω συστήματος pulse jet cleaning
- Δυνατότητα ενσωμάτωσης συστημάτων ασφαλείας και προστασίας από εκρήξεις
- Ευκολία συντήρησης και αντικατάστασης των στοιχείων φίλτρανσης
Τεχνικό Φυλλάδιο
Μπορείτε να κατεβάσετε το πλήρες τεχνικό φυλλάδιο των Modular Bag Filters της LASERTECH για περισσότερες πληροφορίες σχετικά με τον σχεδιασμό, τα τεχνικά χαρακτηριστικά και τις διαθέσιμες διαμορφώσεις του συστήματος.
